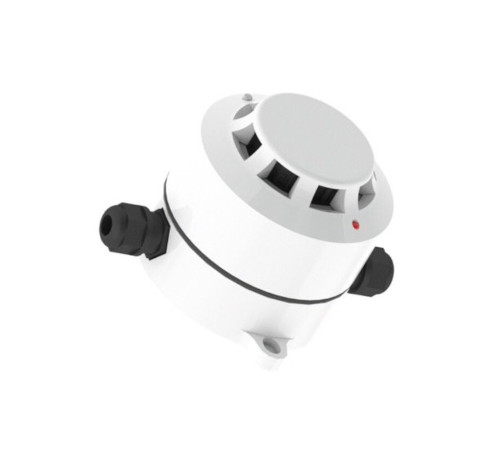

ИП 212-44Ех (ДИП-44Ех) Извещатель пожарный дымовой взрывозащищенный с герметичным основанием и кабельными вводами
Извещатели пожарные дымовые взрывозащищенные ИП 212-44Ех (V1) (серия «ДИП-44Ех») служат для обнаружения критического задымления как признака пожара и предназначены для применения в системах пожарной сигнализации на взрывоопасных объектах.

Извещатели предназначеныдля установки во взрывоопасных зонах класса 0 и ниже по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и подключается в искробезопасные шлейфы сигнализации приборов, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя.

Извещатели ИП 212-44Ех (V1) выполнены с видом взрывозащиты «искробезопасная электрическакя цепь «i» и имеют маркировку взрывозащиты: - 0Ex ia IIС T6 Ga и параметры искробезопасности: «Li: 1 мкГн, Сi: 1000 пФ, Ui: 28 B, Ii: 14 мА, Рi: 0,4 Вт» по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Принцип действия извещателей серии ИП 212-44Ех основан на контроле оптической плотности окружающей среды путем сравнения с пороговым значением амплитуды отраженных от частиц дыма импульсов инфракрасного излучения, которые формируются схемой самого извещателя.

Контроль оптической плотности среды осуществляется с периодичностью примерно 1с импульсами длительностью от 40 до 60мкс. Контроль превышения порога срабатывания производится в интервале не менее 20мкс в конце проверочного импульса, что позволяет исключить самосрабатывание извещателей при воздействии высокочастотных электромагнитных полей.

Устойчивость работы извещателей при воздействии помех промышленной частоты и фоновой освещенности от искусственных источников света достигается применением во входном усилителе низкочастотного фильтра.

В качестве защиты от нерегулярных импульсных помех (электростатических разрядов и пр.) используется принцип принятия решения о наличии дыма по превышению порога срабатывания подряд в четырех тактах.

Оптическая система извещателей представляет собой оригинальную конструкцию с горизонтальной протяжкой дыма, высокоинтенсивным узконаправленным инфракрасным светодиодом и сверхчувствительным малоемкостным фотодиодом.

Для проверки работоспособности извещателей в чувствительную зону оптической системы со стороны основания, путем нажатия кнопки на лицевой стороне, вводится подпружиненный рычаг. Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную зону насекомых, выполняет роль электрического экрана, соединенного с общим проводом схемы извещателей.

Извещатели серии ДИП-44Ех выпускаются в следующих модификациях:
ИП 212-44Ех – извещатель пожарный дымовой взрывозащищищенный с герметичным основанием и кабельными вводами.
Блок извещателя с оптическим узлом закрепляется на верхней крышке герметичного основания двумя винтами. В специальное отверстие подводится провод, соединяющий плату дымовой камеры устройства с платой питания. Отверстие герметизируется. Верхняя крышка герметичного основания накручивается на нижнюю часть устройства, оснащенную гермовводами, вращательными движениями по часовой стрелке.
ИП 212-44Ех V1 – извещатель пожарный дымовой взрывозащищищенный с монтажной базой.
Штатная розетка извещателя, входящая в комплект поставки, имеет съемную монтажную крышку, обеспечивающую защиту контактных соединений, платы и оптической системы от протечек воды.

Технические характеристики:
- Маркировка взрывозащиты 0ExiaIIСT6 Ga
- Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/м от 0,05 до 0,2
- Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более 5
- Напряжение питания (от источника постоянного тока), В от 9 до 28
- Ток, потребляемый в дежурном режиме при максимальном напряжении питания 28В, мА, не более 14
- Ток, потребляемый при питании извещателей напряжением обратной полярности 36В, мкА, не более 2
- Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс 100
- Минимальная скважность повторения перерывов (переполюсовки) напряжения питания 4
- Максимально допустимый ток извещателей в сработавшем состоянии, мА 50
- Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее 2
- Габаритные размеры извещателей мм, не более ⌀ 100;153х133х96
- Масса извещателей, кг, не более 0,35
- Диапазон рабочих температур извещателей, °С от -30 до +60
- Максимально допустимая относительная влажность при температуре +40 °С, % 98
- Максимально допустимая освещенность в месте установки извещателя, лк 12 000
- Максимально допустимая частота вибрации при ускорении 0,5g 150
- Степень жесткости по устойчивости к воздействию электромагнитных помех четвертая
- Степень защиты оболочкой от проникновения внутрь твердых тел в соответствии с ГОСТ 14254 IP65/41 (IP41)
- Максимально-допустимая защищаемая площадь одним извещателем в соответствии с СП 484.1311500.2020, м2 85
- Средняя наработка на отказ, ч 60 000
- Средний срок службы, лет, не менее 10
