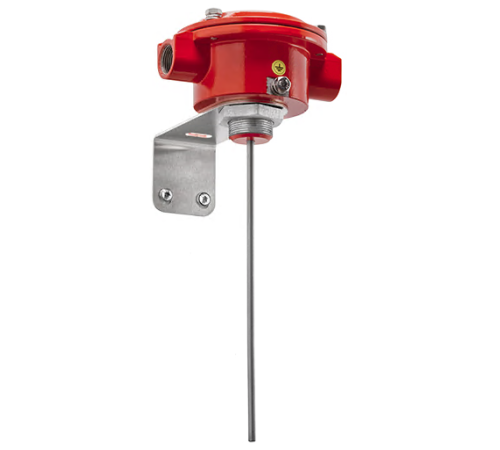

Эридан ИП 101-07мд-А-И1 СR (84-100 °С)

ИП 101-07мд-А-И1 СR (84-100 °С) Извещатель пожарный тепловой взрывозащищенный максимально-дифференциальный
Корпус из алюминиевого сплава/резьба М20/М25/М30*1,5(по умолчанию)/ 2 вводных устройства), исполнение И1 (в виде жесткой трубки)

Кабельные вводы преобретаются отдельно!

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева.
Извещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:
- надежность работы в срабатывании по двум программируемым параметрам:
- пороговому значению температуры или скорости нагрева окружающей среды
- подключение как на размыкание цепи, так и на замыкание
подключение в адресные системы пожарной сигнализации

Конструкция:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ и нержавеющей стали
- неокисляющиеся пружинные клеммы WAGO
- чувствительный элемент выполнен из нержавеющей стали
конструктивно извещатель ИП101-07мд выпускается в следующих исполнениях:
И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);
И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).
размер крепежной резьбы корпуса на выбор:
20 - резьба М20х1,5;
25 - резьба М25х1,5;
30 - резьба М30х1,5 (по умолчанию)

Преимущества:
- уникальная тепловая чувствительность
- световая индикация при срабатывании
- высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
- дифференциальная функция включается при t° >25°C и не реагирует на перепады ниже указанного значения

Характеристики:
маркировка взрывозащиты, корпус из алюминиевого сплава И1 - 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C...Т135°C Db Х
маркировка взрывозащиты, корпус из алюминиевого сплава И2 - 0Ex ia IIC T6...Т4 Ga Х
- Ex ia IIIС Т85°C...Т135°C Da Х
маркировка взрывозащиты, корпус из нержавеющей стали И1
- РВ Ex db [ia Ma] I Mb X
- 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C...Т135°C Db Х
маркировка взрывозащиты, корпус из нержавеющей стали И2 - РО Ex ia I Ma X
- 0Ex ia IIC T6...Т4 Ga Х
- Ex ia IIIС Т85°C...Т135°C Da Х

- степень защиты оболочки IP66 / IP67
- температурный класс настройки извещателя А1R, А2R, А3R, BR, CR, DR, ER
- температура срабатывания максимальная функция, °С 54-130
- скорость повышения температуры, °С/мин 5, 10, 20, или 30
- напряжение питания, В 8-28
- максимальный потребляемый ток, мкА 200
- время готовности извещателя к работе после включения электропитания, не более, с 4
- время сброса извещателя при отключении электропитания, не более, с 3

условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов, °С
- Т4 от - 60 до + 115
- Т5 от - 60 до + 100
- Т6 от - 60 до + 85

- габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм 128 x 104 x 81
- длина трубки чувствительного элемента (стандартное исполнение - И1), мм 200±2
- длина выносного чувствительного элемента (по заказу - И2), м от 1,5 до 30
- масса (алюминиевый сплав), не более, кг 1,1
- масса (нержавеющая сталь), не более, кг 2,6
- срок службы, не менее, лет 10
- гарантийный срок, лет 5
