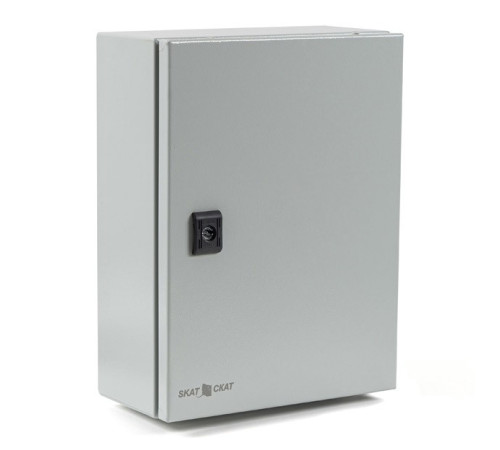

Бастион SKAT-V.24/48DC-18 исп.5М (849)

Источник бесперебойного питания 24/48 В, 18 А, уличное исполнение, класс защиты IP65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние, 2 шт. от 17 до 250 Ач. Рекомендуется применение термостатов. 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения — 170...250 В. Рабочий температурный диапазон — от - 40°С до + 50°С. Мембранный кабельный ввод, замки на дверце.
ОСОБЕННОСТИ:

-питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 и п.3 таблицы и суммарной мощностью нагрузок 480 Вт (включая заряд АКБ);
-заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.4 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.9 таблицы;
-ограничение тока заряда АКБ (п.9 таблицы) и возможность выбора одного из трёх значений тока ограничения;
-температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.5 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);
-автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы при отключении электрической сети (режим «РЕЗЕРВ»);
-электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
-защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
-защита от короткого замыкания клемм АКБ;
-защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
-контроль наличия внешней АКБ;
-защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.11 таблицы;
-защита от аварийного повышения выходного напряжения путём автоматического отключения изделия;
-светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
-защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
-возможность восстановления работоспособности изделия при подключении исправной и заряжённой до напряжения не менее 23  В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
-возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
-формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК», для внешних устройств автоматики или цепей индикации;
-полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1 Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 180…250
2 Выходное напряжение постоянного тока (Выход 24 В), В
-при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C 27,3…27,7****
-при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 21,0…27,5
3 Выходное напряжение постоянного тока (Выход 48 В), В 47…48
4 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В 27,2…27,5
5 Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ °C -38…-40*
6 Ток нагрузки (Выход 48 В), А, не более 3
7 Ток нагрузки (Выход 24 В) A, не более:
-при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 18**
-от внешней АКБ, режим «РЕЗЕРВ» 20
8 ВНИМАНИЕ! Суммарная мощность нагрузок по всем выходам, включая ток АКБ, Вт, не более 480
9 Ограничение тока заряда АКБ (устанавливается перемычкой), A 9,7; 6,9; 3,8
10 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 0,25
11 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 20,8…21,2
12 Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более 5
13 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более
-Выход 24 В 150
-Выход 48 В 100
14 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 20
15 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В. Рекомендуется применение термостатов.
16 Рекомендуемая ёмкость АКБ, Ач 17–250***
17 Количество АКБ, шт. 2
18 Характеристики выходов в формате «открытый коллектор»
-напряжение, не более, В 60
-ток, не более, мА 100
19 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более
-«ВЫХОД» и «АКБ» 4,0
-«СЕТЬ» и «Информационные выходы» 1,0
20 Габаритные размеры ШхГхВ, не более, мм
-без упаковки 300х155х430
-в упаковке 340х245х505
21 Масса, НЕТТО (БРУТТО), не более, кг 8,4 (9,4)
22 Диапазон рабочих температур, °С -40…+50
23 Относительная влажность воздуха при 25 °С, %, не более 100
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
24 Степень защиты оболочкой по ГОСТ 14254-96 IP65* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).

** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, ёмкостью менее, чем указанно в таблице 2.
**** При максимальной нагрузке уровень выходного напряжения падает не более чем на 5%.
