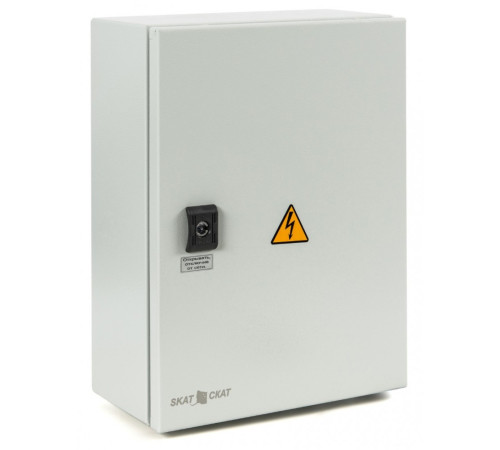

Бастион SKAT-V.12DC-18 исп.5М (854)

Уличный источник бесперебойного питания 12 В, 18 А, уличное исполнение, класс защиты IP65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешний, 1 шт. от 26 до 200 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения — 170–250 В. Рабочий температурный диапазон — от - 40°С до + 50°С. Мембранный кабельный ввод, замки на дверце.
Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии или отсутствии напряжения в электрической сети.

ОСОБЕННОСТИ:

- питание нагрузок стабилизированным напряжением постоянного тока;
- заряд АКБ от питающей сети;
- ограничение тока заряда АКБ и возможность выбора одного из четырех значений тока ограничения;
- температурную компенсацию напряжения заряда АКБ;
- защиту от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защиту от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- световую индикацию режима работы;
- защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1 Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, 170…250 В
2 Выходное напряжение постоянного тока:
- при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 12,4 …13,8 В
При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
- при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 10,3…13,8 В
3 Напряжение заряда АКБ при наличии сетевого: 13,0…13,8 В
4 Коэффициент термокомпенсации напряжения заряда АКБ: -18…20 -мВ/ °C
Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
5 Ток нагрузки, не более:
- при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ: 18 А. Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
- от АКБ, режим «РЕЗЕРВ»: 18 А
6 Ограничение тока заряда АКБ (устанавливается перемычкой: 18; 10; 7; 5 А
7 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки: не более 0,21 А
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ»: 10,3…10,7 В
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда не более 50 мВ
10 Мощность, потребляемая изделием от сети без нагрузки и АКБ: не более 35 ВА
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая ёмкость АКБ: 26—100 А∙ч
Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в паспорте
13 Количество АКБ: 1 шт
14 Характеристики выходов в формате «открытый коллектор» :
- напряжение, не более, В 60
- ток, не более, мА 70
15 Максимальное сечение провода, зажимаемого в клеммах колодок, не более:
- «ВЫХОД» и «АКБ 4 мм²
- «СЕТЬ» и «Информационные выходы» 1 мм²
16 Габаритные размеры ШхГхВ, не более:
- без упаковки 300х155х430 мм
- в упаковке 505х340х245 мм
17 Масса, НЕТТО (БРУТТО), не более: 7,7 (8,2) кг
18 Диапазон рабочих температур: -40…+40°С
19 Относительная влажность воздуха при 25 °С: не более 95%
20 Высота над уровнем моря: не более 1500 м
21 Степень защиты оболочкой по ГОСТ 14254-96: IP65
