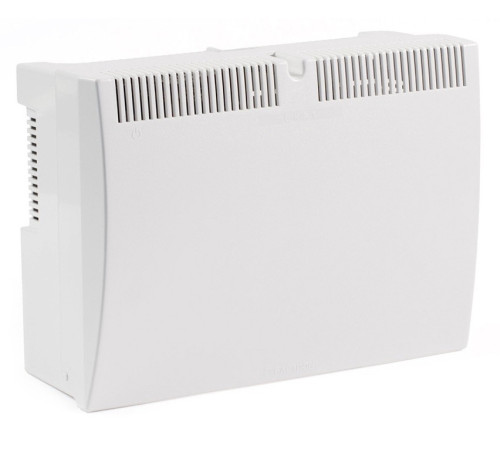

Бастион СКАТ-2412 (110)

Источник бесперебойного питания с двумя выходами 24 В, 3 А и 12 В, 0,5 А. Корпус под 2 АКБ 12 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора — Сеть, АКБ, Выход и информационный выход «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
Особенности

-световая индикация наличия напряжения электрической сети;
-световая индикация наличия выходного напряжения;
-световая индикация наличия АКБ;
-питание нагрузки стабилизированным напряжением 24 и 12 В согласно п.1 таблицы при наличии напряжения в -электрической сети, режим «Основной»;
-резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
-автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже -допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»;
-контроль наличия АКБ;
-оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
-защита АКБ от глубокого разряда;
-защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
-электронная защита от короткого замыкания клемм АКБ;
-защита от короткого замыкания на выходе с отключением выходного напряжения;
-автоматическое восстановление выходного напряжения после устранения причины замыкания;
-защита нагрузки от аварии источника;
-защита выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путём отключения выхода на 1 минуту;
-выдача информационных диагностических сообщений с помощью световых индикаторов;
-выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» -посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек П1 и П2;
-режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении -исправной и заряженной АКБ в режиме «Резерв»;
-возможность подключения внешних устройств посредством диагностического разъема.

Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 175…245
2 Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В
-Выход 24 В 20…28
-Выход 12 В 11,4…12,6
3 Ток нагрузки номинальный, A
-Выход 24 В 0…2,5
-Выход 12 В 0…0,5
4 Ток заряда АКБ стабилизированный, А 0,45…0,65
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А
-Выход 24 В 3,0
-Выход 12 В 0,5
6 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21…22
7 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 40
8 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5
9 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10 Рекомендуемая ёмкость АКБ, Ач 7—12
11 Количество АКБ, шт. 2
12 Характеристики релейного выхода
-напряжение, В, не более, 60
-ток, мА, не более, 50
13 Сечение провода, зажимаемого в клеммах колодок, мм2, не более
«ВЫХОД 12 В», «ВЫХОД 24 В» и «НАЛИЧИЕ СЕТИ» 1,5
«СЕТЬ» 2,5
14 Габаритные размеры ШхГхВ, мм, не более
-без упаковки 333х240х134
-в упаковке 350х247х140
15 Масса, НЕТТО (БРУТТО), кг, не более 1,1 (1,4)
16 Диапазон рабочих температур, °С -10…+40
17 Относительная влажность воздуха при 25 °С, %, не более 80
18 Степень защиты оболочкой по ГОСТ 14254-96 IP20
