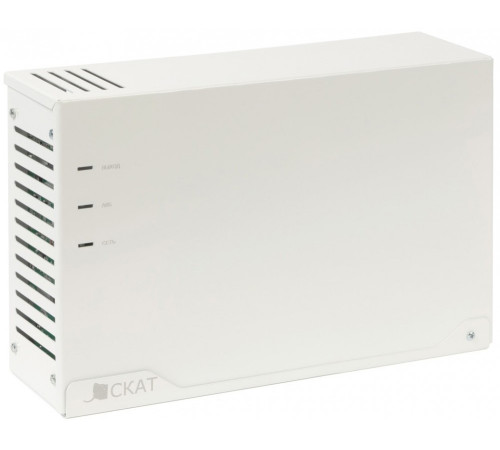

Бастион СКАТ-1200 (90)

СКАТ-1200 (90) ИБП 12В 4.5А (max 5А), 2 канала зарядки. Корпус под АКБ 2×7 или 1×17 А∙ч, 150-250В; защита выхода от прегрузки и КЗ; защита АКБ от глубокого разряда, КЗ и переполюсовки, холодный пуск
Источник бесперебойного питания 12 В, 5 А
Работа с 2-мя независимыми АКБ
2 канала зарядки
Корпус под АКБ 2×7 или 1×17 А∙ч
диапазон входного напряжения — 150...250 В
Соответствует ФЗ 123 и ГОСТ Р 53325-2012
3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход
Защита выхода от перегрузки и КЗ
Защита АКБ от глубокого разряда, КЗ и переполюсовки
Контроль наличия АКБ
Холодный пуск

• ОСОБЕННОСТИ

∙ питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;
∙ резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
∙ контроль наличия АКБ;
∙ оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.3 таблицы;
∙ защита АКБ от глубокого разряда;
∙ защита от переполюсовки клемм АКБ;
∙ электронная защита от короткого замыкания клемм АКБ;
∙ защита от короткого замыкания на выходе с отключением выходного напряжения;
∙ защита цепи АКБ от аварии изделия;
∙ автоматическое восстановление выходного напряжения после устранения причины замыкания;
∙ защита нагрузки от аварии изделия;
∙ выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход);
∙ автоматическое восстановление работоспособности изделия при кратковременном замыкании контактов «ХОЛОДНЫЙ ПУСК» и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»;
∙ повышенная надёжность за счёт использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2);
∙ световая индикация наличия напряжения электрической сети;
∙ световая индикация наличия выходного напряжения;
∙ световая индикация наличия АКБ.

• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Параметры входного электропитания
∙ Сеть переменного тока: Напряжение, В 170…253, Частота, Гц 50±1%
∙ АКБ: Напряжение, В 10,5…14
2 Выходное напряжение (постоянного тока), В
∙ Режим «ОСНОВНОЙ» 9,5…12,6
∙ Режим «РЕЗЕРВ» 12,9…14,0
3 Ток нагрузки номинальный, А 4,5
4 Диапазон допустимых значений выходного тока, А 0…4,5
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более 5,0
6 Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более
∙ ВНИМАНИЕ! Максимальный ток нагрузки, указанный в п.5 обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АКБ. Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии.
7 Ток заряда АКБ, А 0,45…0,55
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 10,5…11
9 Величина напряжения на АКБ, при котором индикатор «АКБ» гаснет, В 11…11,4
10 Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки и температуре окружающей среды 0…+40°С, мВ, не более 30
11 Класс пульсаций по ГОСТ Р51179 VR1

∙ ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Работа источника возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (кратковременно замкнуть контакты «холодный пуск»)

12 Ток потребления От сети (~220В) При отсутствии нагрузки, мА 40…50
13 При максимальном токе выходной цепи, мА 575…625
14 От АКБ При отсутствии нагрузки, мА 55…65
15 При максимальном токе выходной цепи, А 5,1…5,2
16 Характеристики информационного выхода «НЕИСПРАВНОСТЬ»
∙ Максимальный ток, не более, мA 50
∙ Максимальное напряжение, не более, В 30
17 Аккумуляторы герметичные свинцово–кислотные, соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1) количество, шт 1
∙ Номинальное напряжение, В 12
∙ Рекомендуемая емкость 2 шт. по 7 А∙ч или 1 шт. 17 А∙ч
18 Сечение проводов подводимых к клеммам, мм², не более «СЕТЬ» «ВЫХОД и НЕИСПР.» 1,5

∙ ВНИМАНИЕ! Сечение и длина соединительных проводов нагрузки должны соответствовать максимальным токам, указанным в п. 4, 5.
Подводящие сеть провода должны быть в двойной изоляции сечением не менее 0,5мм².

19 Рабочие условия эксплуатации:
∙ Температура окружающей среды, °С от -30 до +40
∙ Относительная влажность воздуха при температуре +40°С, не более, % 93
∙ Климатическое исполнение по ОСТ 25 1099-83 О3
∙ Вибрационные нагрузки при частоте 1…35 Гц 0,5 g

∙ ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т. п.).

20 Степень защиты оболочкой по ГОСТ 14254-2015 IP20
21 Габаритные размеры ШхГхВ, мм, не более
∙ без упаковки 285х90х185
∙ с упаковкой 290х95х190
22 Масса (без АКБ), кг, не более НЕТТО (БРУТТО) 1,3 (1,6)
