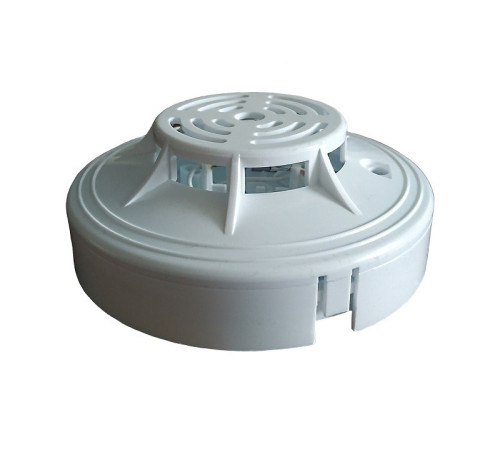

Магнито-Контакт ИП 101-5-А1

ИП 101-5-А1 Извещатель пожарный тепловой
Извещатели пожарные тепловые ИП 101-5-А1, ИП 101-5-А3, ИП 101-5-В предназначены для обнаружения пожара,сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.

Извещатели предназначены для непрерывной круглосуточной работы в системах пожарной и охранно-пожарной сигнализаций. Извещатели питаются от шлейфов ППК. Подключение извещателей в шлейф осуществляется в соответствии со схемой рис.1. Извещатели выдают сигнал Пожар и Внимание в шлейфы ППК путём изменения тока потребления. Конкретные значения тока потребления устанавливаются резистором Rд для конкретного типа ППК в соответствии со схемой рис.1.

Извещатели ИП101-5 имеют следующую индикацию режимов работы:
- Дежурный режим извещателя индицируется одиночными миганиями красного светодиода с периодом следования 8-10 с,
- Режим «ПОЖАР» одиночными миганиями красного светодиода с периодом следования 4-5 с (п.4.2.5.1 гост 53325-2012).

Технические характеристики:
Температура срабатывания, °C
- ИП 101-5-А1 от 54 до 65
- ИП 101-5-А3 от 64 до 76
- ИП 101-5-В от 69 до 85

- Климатическое исполнение по ГОСТ 15150 УХЛ4

Условия эксплуатации температура окружающего воздуха: - от –40°С до +50°С (для ИП 101-5-А1),
- от –40°С до +60°С (для ИП 101-5-А3),
- от –40°С до +65°С (для ИП 101-5-В);

- относительная влажность не более 93% при температуре 40°С
- Напряжение питания постоянного тока шлейфов ППК, В от 10 до 30
- Максимально допустимый ток, коммутируемый извещателем, мА не более 20
- Ток, потребляемый в дежурном режиме, мкА не более 25
- Электрические сопротивление изоляции между токоведущими частями извещателя и корпусом, МОм не менее 20
- Масса, г не более 150
- Срок службы, лет не менее 10
- Степень защиты оболочки по ГОСТ 14254 IP20
- Габаритные размеры, мм (Рис.2) ⌀98 x 36
