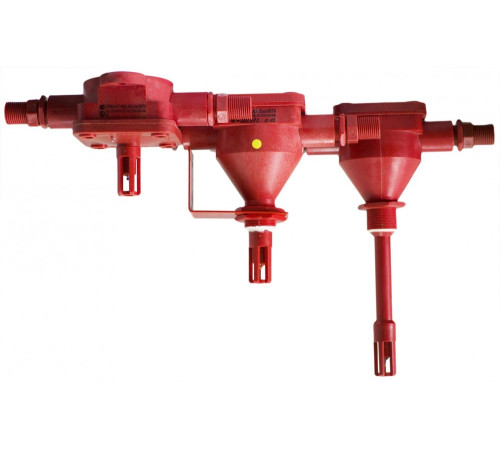

Спецприбор ИП 101 "Гранат" Потолочный 2КВ (штуцеры под трубную разводку G1/2)

ИП 101 "Гранат" Потолочный 2КВ (штуцеры под трубную разводку G1/2) Взрывозащищенный пожарный тепловой извещатель для монтажа на потолках помещений, 2 кабельных ввода
Взрывозащищенный пожарный тепловой извещатель максимального действия - ИП 101 ГРАНАТ
- предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при превышении температуры контролируемой среды заданного порога. Пороговая температура срабатывания легко переключается на месте эксплуатации и устанавливается на одно из трех значений: 70°С, 90°С, 120°С.
Извещатель имеет варианты исполнения по типу корпуса и термочувствительной части:

Резервуарный - базовый вариант исполнения для резервуаров с ЛВЖ
Укороченны - вариант исполнения с укороченной термочувствительной частью для установки на вертикальных и горизонтальных элементах строительных конструкций
Потолочный - вариант для монтажа на потолках помещений, по конструкции корпуса может быть как двухвводным (проходным), так и одновводным (оконечным)
Взрывозащищенный тепловой извещатель ИП 101 Гранат предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi: 1200 пФ, Ui: 27B, Ii: 13,5 мА, Рi:0,4 Вт» по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.
Вне взрывоопасных зон извещатель может работать практически с любыми типами ППКП.
При этом, извещатель включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется внутренний токоограничительный резистор сопротивлением 2кОм), но с дополнительным диодом при знакопеременном напряжении в шлейфе (что вызвано униполярностью извещателя).
Тревожное извещение обеспечивается комплексом двух сигналов: электрическим, выражающимся в увеличении тока через извещатель, и световым - загорается светодиод. При понижении температуры на 5…10ºС относительно пороговой, извещатель возвращается в дежурный режим.
Корпус взрывозащищенного теплового извещателя ИП 101 выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP67).
Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.
Термочувствительный элемент извещателя является устойчивым к агрессивным средам. Класс химстойкости извещателя - Х3. Средний срок службы извещателя не менее 10 лет.

Технические характеристики взрывозащищенного теплового извещателя ИП 101 Гранат
- Маркировка взрывозащиты 0ExiaIIBT6
- Температура срабатывания , °С 70, 90, 120
- Точность установки температуры срабатывания ± 5%
- Время срабатывания при превышении пороговой температуры, сек, не более 15
- Диапазон рабочих напряжений, В 4... 27
- Ток через извещатель при напряжении в шлейфе сигнализации 24В:
в дежурном режиме, мА не более 0,1
в режиме пожара, мА 11,0±0,5
- Степень защиты оболочки IP67
- Класс химстойкости X3
- Температура окружающей среды , °С от -55 до +85

Габариты, мм, не более
- Обычный вариант 230х80х265
- Укороченный вариант 230х80х220
- Потолочный вариант 230х110х100
- Потолочный вариант 1КВ 160х110х100
- Масса, кг, не более 0,6
