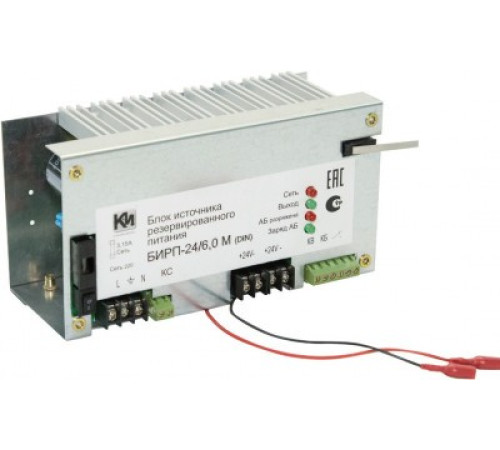

К-инженеринг БИРП 24/6,0 М

Источник вторичного электропитания резервированный, U-вх. 150...265 В, U-вых. 24 В, I-ном. 6,0 А, I-max 6,2 А, под два внешних аккумуляторов 12 В 12 Ач, световая индикация режимов работы, диагностические выходы «оптореле», наличия выходного напряжения, наличии АКБ и наличии сети, электронная защита от короткого замыкания, защита аккумулятора от глубокого разряда, IP30, t-раб.+5...+40°С, 190х100х90 мм, крепление на DIN-рейку.
Блок источника резервированного питания БИРП24/6,0M обеспечивает выходную мощность до 144Вт в сетевом диапазоне от 150 до 265В благодаря применению импульсного ШИМ преобразователя. Электронная схема прибора обеспечивает стабилизированное выходное напряжение и защищает нагрузку от импульсов и всплесков сетевого напряжения и иных отклонений от нормальных параметров работы электросети. На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм, при этом предусмотрена возможность крепления блока как в вертикальном, так и в горизонтальном положениях, что позволяет удобно расположить его в любом шкафу. Блок можно использовать его для питания таких систем как:

Системы охранно-пожарной сигнализации включающие в себя такие приборы как контроллеры адресной линии, приёмно-контрольные приборы, приборы управления пожаротушением, насосными станциями, адресные расширители, адресные релейные блоки, пожарные извещатели, блоки управления пожарным оповещением, приборы речевого оповещения, световые и звуковые оповещатели, световые табло, приборы управления, контроллеры, газоразрядные и светодиодные светильники.

Системы контроля и управления доступом: Электромагнитные замки, турникеты, калитки, ворота, шлагбаумы.

При отключении сетевого напряжения БИРП-24/6,0М обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи. Продолжительность автономной работы от аккумуляторных батарей 12Ач (12+12последовательно) при номинальной выходной мощности составляет 1,5 часа. Независимый канал заряда мощностью 20Вт обеспечивает восстановление ресурса аккумуляторной батареи за 18 часов.

Также БИРП-24/6,0М обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы «Контроль Сети (КС)», «Контроль батареи (КБ)» и «Контроль выхода (КВ)» и Датчик вскрытия корпуса («Тампер») для передачи информации во внешние цепи, что соответствует требованиям технического регламент о требованиях пожарной безопасности (ФЗ- №123) и требованиям ТР ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения".

ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
Напряжение на выходе канала нагрузки, В: при работе от основного источника 24±2%, при работе от резервного источн. 20,0-24,0
Номинальный ток нагрузки, А 6,0
Максимальный кратковременный ток нагрузки, А (180 сек) 6,2
Пульсация выходного напряжения, мВ, не более 50

АККУМУЛЯТОРНАЯ БАТАРЕЯ И ПРОДОЛЖИТЕЛЬНОСТЬ АВТОНОМНОЙ РАБОТЫ
Резервный источник электропитания АБ напряжением (12,60,6) В, соотв. стандарту CEI IEC 1056-1
Рекомендуемая емкость подключаемой АБ, Ач 12 (12+12)
Время работы в резерве при номинальной нагрузке, ч 1,5-2,0
Напряжение на выходе канала заряда АБ, В 27-27,6
Время полного восстановления ресурса АБ, ч 18
Напряжение защитного отключения АБ, В 20,0-22,0
Максимальное сечение подключаемых проводов, мм2 2,5

ВХОДНЫЕ ХАРАКТЕРИСТИКИ
Основной источник электропитания Сеть пер. тока 220 В (50±1 Гц)
Диапазон допустимых отклонений напряжения основного источника 150-265В
Потребляемый от сети ток при номинальных выходных параметрах, не более 1200 мА
Собственный ток потребляемый от АБ, не более 70мА

ПРОЧИЕ ХАРАКТЕРИСТИКИ
Параметры выходов «КС», «КБ», «КВ» «оптореле», 60 В, 100 мА макс.
Степень жесткости испытаний по ЭМС 2
Класс электробезопасности Класс I
Тип монтажа На DIN рейку 35 мм
Степень защиты IP 10
Габариты, мм 190х100х90
Масса, кг, не более 1
