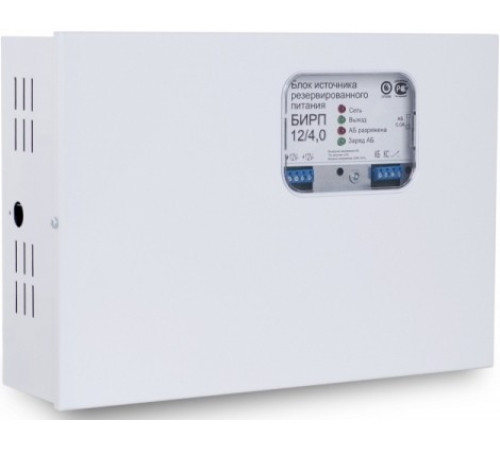

К-инженеринг БИРП 12/4,0 М

Источник вторичного электропитания резервированный, U-вх.150...265 В, U-вых.12 В, I-ном.4.0А, Imax.4,5 А, до двух внешних аккумуляторов 12 В, световая индикация режимов работы, диагностические выходы «оптореле», наличия выходного напряжения, наличии АБ и наличии сети, электронная защита от короткого замыкания, защита аккумулятора от глубокого разряда, 190х90х80 мм, крепление на DIN-рейку.
Блок источника резервированного питания БИРП12/4,0 М обеспечивает выходную мощность до 48 Вт в сетевом диапазоне от 150 до 265В благодаря применению импульсного ШИМ-преобразователя. Электронная схема прибора обеспечивает стабилизированное выходное напряжение и защищает нагрузку от импульсов и всплесков сетевого напряжения и иных отклонений от нормальных параметров работы электросети. На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм, при этом предусмотрена возможность крепления блока как в вертикальном, так и в горизонтальном положениях, что позволяет удобно расположить его в любом шкафу. Блок можно использовать его для питания таких систем как:

Системы охранно-пожарной сигнализации которые могут включать сетевые контроллеры, преобразователи интерфейсов, блоки индикации и управления, релейные блоки, приёмно-контрольные приборы, охранные извещатели, блоки управления пожарным оповещением, приборы речевого оповещения, световые и звуковые оповещатели, световые табло, приборы управления пожаротушением, насосными станциями, контроллеры адресной линии, адресные расширители, адресные релейные блоки, пожарные извещатели.

Системы контроля и управления доступом: Сетевые дверные, лифтовые, шлюзовые контроллеры доступа, считыватели, релейные блоки, эл/м замки

При отключении сетевого напряжения БИРП-12/4,0М обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи. Продолжительность автономной работы от аккумуляторной батареи 14 (7+7)Ач при номинальной выходной мощности составляет 3 часа. Независимый канал заряда мощностью 10Вт обеспечивает восстановление ресурса аккумуляторной батареи за 18 часов.

Также БИРП-12/4,0М обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы «Контроль Сети (КС)», «Контроль батареи (КБ)» и «Контроль выхода (КВ)» для передачи информации во внешние цепи, что соответствует требованиям технического регламент о требованиях пожарной безопасности (ФЗ- №123).

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Крепление на DIN рейку 35мм
3 информационных выхода
Автоматическая защита от перегрузки и от короткого замыкания
Защита от неправильного подключения АБ (переполюсовка)
Защита АБ от глубокого разряда
Защита от превышения выходного напряжения
Сетевой выключатель

ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ

Напряжение на выходе канала нагрузки:
- при работе от основного источника 12±0,2 В
- при работе от резервного источника 10,0-12,0 В

Номинальный ток нагрузки, А 4,0
Максимальный кратковременный ток нагрузки, А (180 сек) 5,0
Пульсация выходного напряжения, мВ, не более 50

АККУМУЛЯТОРНАЯ БАТАРЕЯ И ПРОДОЛЖИТЕЛЬНОСТЬ АВТОНОМНОЙ РАБОТЫ

Резервный источник электропита Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
Рекомендуемая емкость подключаемой АБ 14 (7+7) Ач
Время работы в резерве при номинальной нагрузке, не более 3,0 ч
Напряжение на выходе канала заряда АБ 13,5-13,8 В
Время полного восстановления ресурса АБ 18 ч (для двух АКБ по 7 Ач)
Напряжение защитного отключения АБ 10,0-11,0 В
Максимальное сечение подключаемых проводов 2,5 мм2

ВХОДНЫЕ ХАРАКТЕРИСТИКИ
Основной источник электропитания Сеть пер. тока 220 В (50±1 Гц)
Диапазон допустимых отклонений напряжения основного источника 150-265 В
Потребляемый от сети ток при номинальных выходных параметрах, не более 600 мА
Собственный ток потребляемый от АБ, не более 70 мА

ПРОЧИЕ ХАРАКТЕРИСТИКИ
Параметры выходов «КС», «КБ», «КВ» «оптореле», 60 В, 100 мА макс.
Степень жесткости испытаний по ЭМС 2
Класс электробезопасности Класс I
Тип монтажа На DIN рейку 35мм
Степень защиты IP10
Габариты 190х90х80 мм
Масса не более 1,0 кг
