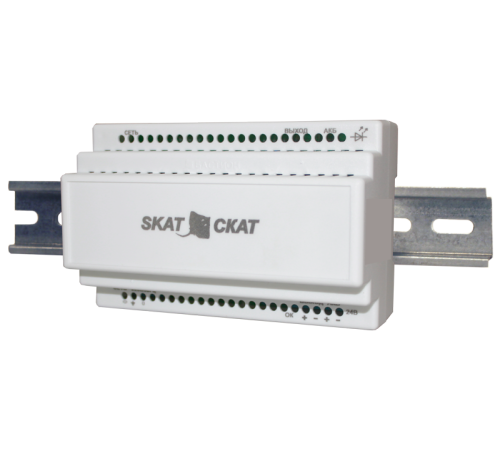

Бастион СКАТ-2400М DIN (84)

Источник вторичного электропитания резервированный. Выход 24 В постоянного тока, 1.3 А / макс 1.5 А (до 5 сек). Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм, под внешний АКБ 12 В 4,5—7 А∙ч.
ОСОБЕННОСТИ:

- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии изделия
- выдачу информационного сообщения “НАЛИЧИЕ СЕТИ” посредством контактов типа «открытый коллектор»
- режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения: 170…242 В
Выходное напряжение постоянного тока:
- при наличии напряжения сети 220 В: режим «ОСНОВНОЙ» 27,0…27,8 В
- при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 20,0…27,8 В
Номинальный ток нагрузки: 1,3 А
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.): 1,5 А
Максимальный ток нагрузки в режиме «РЕЗЕРВ»: 1,5 А
Ток заряда АКБ (средний): 0,2 А
Величина напряжения на аккумуляторе, при котором индикатор АКБ гаснет: 22,0…23,0 В
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ»: 21,0…22,0 В
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки: не более 30 мВ
Максимальная мощность, потребляемая от сети переменного тока: 50 ВА
Мощность, потребляемая изделием от сети без нагрузки и АКБ: не более 7,5 ВА
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ: 4,5—7 А∙ч
Количество АКБ: 2 шт.
Характеристики выходов в формате «открытый коллектор» напряжение: не более 60 В / ток, мА, не более 50
Сечение провода, зажимаемого в клеммах колодок: не более 1,5 мм
Габаритные размеры ШхГхВ, не более: без упаковки 139х89х65 мм / в упаковке 152х105х70 мм
Масса, НЕТТО (БРУТТО): не более 0,28 (0,36) кг
Диапазон рабочих температур: -10…+40 °С
Относительная влажность воздуха при 25 °С: не более 90 %
Степень защиты оболочкой по ГОСТ 14254-96: IP20
