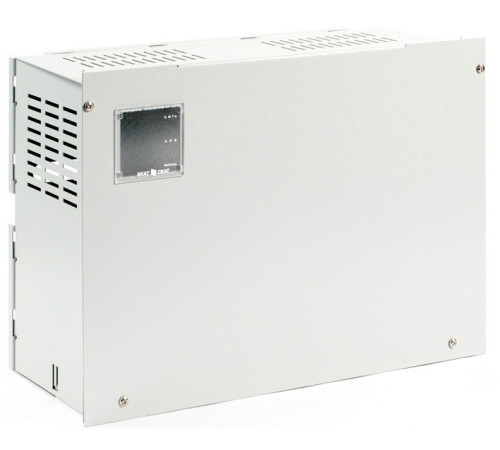

Бастион СКАТ-1200У исп. 5000 (СКАТ ИБП-12/6,5-2x40) (98)

Источник бесперебойного питания 12 В, 6,5 А. Разборный корпус под 2 шт. АКБ 40 Ач. Время монтажа — 30 сек. Плоская упаковка, объём в упаковке в 4 раза меньше. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
Особенности

-световая индикация наличия напряжения электрической сети;
-световая индикация наличия выходного напряжения;
-световая индикация наличия АКБ;
-световая сигнализация (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
-световая сигнализация (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
-питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
-автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.5 таблицы) или при отключении электрической сети, режим «Резерв»;
-резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
-оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
-двухступенчатая защита АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме;
-автоматическая защита (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п.3);
-защита от короткого замыкания клемм АКБ;
-защита от переполюсовки клемм АКБ при помощи самовосстанавливающегося предохранителя;
-возможность подключения к источнику СКАТ-1200У исп.5000 источника резервного питания СКАТ-1200Р20, предназначенного для увеличения длительности работы СКАТ-1200У исп.5000 в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено;
-режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети;
-выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется -с задержкой, определяемой положением перемычек;
-возможность диагностики источника через диагностический разъём.

Технические характеристики

1 Постоянное выходное напряжение, В
-В режиме «Основной» 13,2…13,95
-В режиме «Резерв» 10,5…12,5
2 Номинальный ток нагрузки в режиме «Основной», А 5,5
3 Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной», А 6,5
4 Максимальный ток нагрузки в режиме «Резерв», А 6,5
5 Напряжение питающей сети переменного тока, 50±2 Гц, В 170…242
6 Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ, В 11…11,5
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В 10,5…11
8 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
9 Ток заряда АКБ, А 1
10 Тип аккумулятора: номинальным напряжением 12 В
11 Допустимая ёмкость АКБ, Ач 7—40
12 Рекомендуемая ёмкость АКБ, Ач 40
13 Количество аккумуляторов в батарее, шт 1 или 2*
14 Мощность, потребляемая от сети переменного тока, ВА, не более 160
15 Габаритные размеры, ШхВхГ, мм 445х328х193
16 Масса без АКБ, кг, не более 5,9
17 Рабочие условия эксплуатации: температура окружающей среды от -10 до +40°С, относительная влажность воздуха не более 90% при температуре +25°С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
* Для увеличения ёмкости АКБ возможна установка двух аккумуляторов номинальным напряжением 12 В соединенных параллельно (при помощи перемычек входящих в комплект поставки)
