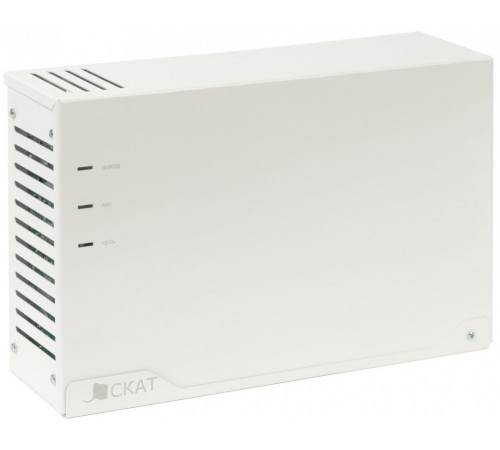

Бастион СКАТ-1200И7 исп.1 (49)

Источник вторичного электропитания резервированный 12В, 3.5А (max 4А), корпус - металл под акб 2×7/1×17А∙ч, защита от КЗ и перегрузки, tраб -10...+40°C, IP20, 285×90×185 мм
ОСОБЕННОСТИ:

∙ питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
∙ световую индикацию режима работы: при наличии сетевого напряжения индикатор «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» зеленого цвета свечения включен и горит ровным светом
∙ световую индикацию процесса заряда АКБ: при заряде индикатор «АКБ» зеленого цвета свечения включен и горит ровным светом, при отсутствии АКБ, окончании заряда АКБ и в режиме «РЕЗЕРВ» индикатор «АКБ» не светится
∙ автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «РЕЗЕРВ»
∙ оптимальный заряд АКБ при наличии напряжения в электрической сети
∙ ограничение степени разряда АКБ при отсутствии сети
∙ защиту источника от переполюсовки клемм АКБ посредством плавкого предохранителя
∙ электронную защиту от короткого замыкания клемм АКБ с восстановлением после устранения причин замыкания
∙ формирование выходного информационного сигнала «ОК СЕТЬ» в формате открытый коллектор, указывающего на наличие сетевого напряжения. При наличии сетевого напряжения выход «ОК СЕТЬ» замкнут на «ОБЩИЙ»
∙ возможность восстановления работоспособности источника при отсутствии напряжения питающей сети и подключении исправной и заряженной АКБ («холодный пуск») путем кратковременного замыкания контактов разъема «ПУСК».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ:

1 Параметры входного электропитания:
∙ Сеть переменного тока: Напряжение 170…253 В, Частота 50±1% Гц,
∙ АКБ Напряжение 10,5…14 В
2 Выходное напряжение (постоянного тока)
∙ Режим «ОСНОВНОЙ» 12,9…14,0 В
∙ Режим «РЕЗЕРВ» 9,5…12,6 В
3 Ток нагрузки номинальный 3,5 А
∙ ВНИМАНИЕ! Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ НЕ ПРЕВЫШАЕТ ЗНАЧЕНИЙ, указанных в п.3
4 Диапазон допустимых значений выходного тока 0…3,5 А
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.) не более 4,0 А
∙ ВНИМАНИЕ! Максимальный ток нагрузки, указанный в п.5 обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АКБ. Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии.
6 Максимальный ток нагрузки в режиме «РЕЗЕРВ», не более 4,0 А
7 Ток заряда АКБ 0,45…0,55 А
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ» 10,5…11В
9 Величина напряжения на АКБ, при котором индикатор «АКБ» гаснет 11…11,4 В
10 Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки и температуре окружающей среды 0…+40°С не более 30 мВ
11 Класс пульсаций по ГОСТ Р51179 VR1
∙ ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Работа источника возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (кратковременно замкнуть контакты «холодный пуск»)

Ток потребления:
12 От сети (~220В) При отсутствии нагрузки 40…50 мА
13 При максимальном токе выходной цепи 575…625 мА
14 От АКБ При отсутствии нагрузки 55…65 мА
15 При максимальном токе выходной цепи 5,1…5,2 А

16 Характеристики информационного выхода «НЕИСПРАВНОСТЬ»
∙ Максимальный ток, не более 50 мA
∙ Максимальное напряжение, не более 30 В
17 Аккумуляторы герметичные свинцово–кислотные, соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1)
∙ Номинальное напряжение 12 В
∙ Рекомендуемая емкость 2 шт. по 7 Ач или 1 шт. 17 А∙ч
18 Сечение проводов подводимых к клеммам, не более 1,5 мм²
ВНИМАНИЕ! Сечение и длина соединительных проводов нагрузки должны соответствовать максимальным токам, указанным в п. 4, 5.
Подводящие сеть провода должны быть в двойной изоляции сечением не менее 0,5мм².

19 Рабочие условия эксплуатации:
∙ Температура окружающей среды от -30 до +40°С
∙ Относительная влажность воздуха при температуре +40°С, не более 93 %
∙ Климатическое исполнение по ОСТ 25 1099-83 О3
∙ Вибрационные нагрузки при частоте 1…35 Гц 0,5 g
∙ ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т. п.).
20 Степень защиты оболочкой по ГОСТ 14254-2015 IP20
21 Габаритные размеры ШхГхВ, не более
∙ без упаковки 285х90х185 мм
∙ с упаковкой 290х95х190 мм
22 Масса (без АКБ) не более НЕТТО (БРУТТО) 1,3 (1,6) кг
